产品详情

一体化预制泵站报价

生活小区或农村社区污水的收集与输送一体化预制泵站、一体化泵站产品概述

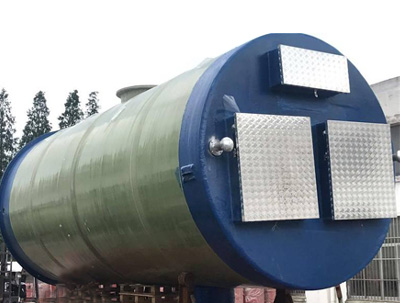

一体化预制泵站、一体化泵站(以下简称泵站)是提升污水、雨水、饮用水、废水等提升排水的装备,由工厂集中设计、制造、组装后运至现场安装的交钥匙新型环保新一代泵站。泵站系列产品具有工期短、安装方便、体积小、效率高、智能化网络化等现代产品特点,与传统泵站相比土建工程量少、投资可减少一半以上、产品质量可靠,是传统混凝土污水提升泵站的替代品。

一体化预制泵站、一体化泵站产品概述适用范围

生活小区或农村社区污水的收集与输送

城镇污水处理厂污水的收集与输送

城区低洼地区雨水的收集与输送

市政污水管网的建设与改造

老泵站的改造与扩建

湖泊的水体循坏

技术参数

泵站类型 筒径(mm) 进水流量(m3/d) 筒体高度(m) 水泵数量(台)
小型泵站 1000 ≤ 1000 1.2/2.4 1/2
小型泵站 1200 ≤ 2000 ≤ 6 1/2
小型泵站 1600 ≤ 6000 ≤ 12 1/2
大中型泵站 2000 ≤ 10000 ≤ 12 2/3
大中型泵站 3000 ≤ 35000 ≤ 12 2/3/4
大中型泵站 3800 ≤ 86000 ≤ 12 2/3/4
大中型泵站 4000 ≤ 100000 ≤ 12 2/3/4
大中型泵站 定制化 ≤ 120000 ≤ 16 2/3/4

材质说明

部件 标准材质 可选材质
筒体 缠绕纤维玻璃钢(GRP) 直径< 2000,聚乙烯树酯(PE)
井筒顶盖 缠绕纤维玻璃钢(GRP) 直径< 2000,聚乙烯树酯(PE)
人孔盖 铝合金花纹板 GRP
扶手 不锈钢(SUS304)
通风管 不锈钢(SUS304)
管道 不锈钢(SUS304) 不锈钢(SUS316)PVC
止回阀 橡胶板铸铁阀体
闸阀 橡胶板铸铁阀体
柔性接头 热镀锌活法兰 / 橡胶
水泵 铸铁(HT250)
耦合装置 铸铁(HT200)
导轨 / 导链 不锈钢(SUS304) 不锈钢(SUS316)
爬梯 铝合金 不锈钢(SUS304)GRP
维修平台 热镀锌钢 + 不锈钢框架 GRP + 不锈钢框架
粉碎格栅 铸铁壳体合金刀片
提篮格栅 不锈钢(SUS304)
螺栓和螺母 不锈钢(SUS304) 不锈钢(SUS316)
压板 铸钢(ZG500)
锚固标准件 热镀锌钢
电控柜壳体 不锈钢(SUS304) 碳钢喷塑

一体化预制泵站、一体化泵站产品概述产品特点

按需定制:每一套泵站都是根据客户提供的参数设计,以保证泵站的运行工况满足使用要求。采用的CFD流体计算,使得尽可能把淤泥等固体颗粒排出设备。工控设计:根据用户需要可采用施耐德电气,触摸屏设计,含通讯RS485接口。泵站具备手动控制、自动控制和远程检测功能APP控制,不同控制方式之间可以自由切换。

新型材质:泵站简体结构由纤维缠绕玻璃钢(GRP)制成,全自动化控制连续缠绕成型,确保厚度均匀并达到设计的刚度,质量稳定优良。

配件标准:所有配件都在工厂内设计、制造完成,包括压力管路、检修平台、进出水管等,出厂前进行严格的调试保证泵站的可靠性

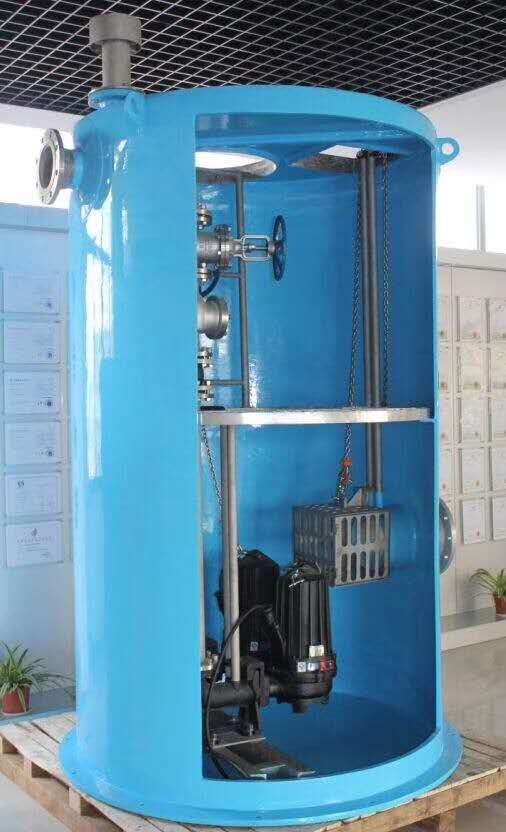

高度集成:泵站作为一体化设备,成套提供:泵站简体、压力管道、检修平台、检修爬梯、格栅过滤装置、耦合系统、泵提升系统、通风装置、防滑井盖、照明系统等。

外形美观:泵站全部埋于地下,地面只留有检修孔和控制箱,也可选配景观式管理房置于地上,与周围环境相协调。

成本节约:泵站为成套供应,所有内部安装调试工作在工厂内完成,现场只需将泵站整体安装,极大地减少了土建施工周期和工程成本,降低了业主的整体投资

使用寿命:泵站简体材质为玻璃钢,内部配件使用SUS304和热镀锌等防腐材质,无需维护保养,正常使用寿命可达30年以上。

检修方便:水泵和提篮格栅全部配有导轨,检修时可以快速的拆除和安装。

功能扩展:预留通讯接口,方便客户集中化管理。

一体化预制泵站、一体化泵站产品概述术语定义

◎—体化预制泵站:将泵、管道、控制系统、格栅过滤系统、照明系统、维修平台和通风系统等集成为一体,并在工厂预制生产,用于提升和输送水介质的泵站。

◎顶盖:由边盖和可开启的泵站盖板组成。

◎筒体:预制泵站的筒体部分。

◎底座:与混凝土底板相连,以固定预制泵的部分。

◎提篮式格栅:配备导杆和提升链,自动耦合在进水管路上的格栅篮。

◎粉碎式格栅:由独立的切割机构成或者将切割机与旋转格栅组合成一体的格栅。

◎自动耦合系统:潜水泵设备出水接□与出水管道之间自动对接的快装系统。

◎照明系统:满足夜间或光线不足的情况下对泵站的维护与维修的需要。

◎重力管网:一般同压力管道相区别,就是依靠流体自身重力作为动力的管网。

◎压力管网:压力管道则借助外力,如水泵,气压罐等设备驱动液体流动的管网。

一体化预制泵站、一体化泵站产品概述环境工作条件

◎环境温度宜为-40℃ ~ 40℃ 。

◎相对湿度宜为25% ~ 85%,无水珠凝露。

◎泵站输送的水介质应符合下列规定:

温度宜为0℃ ~20℃ ;

PH值宜为4~10;(超范围使用应在订货时提出 )

输送介质中的颗粒大直径应小于所选配水泵的通径。

◎电源:380V ( ±10% ) , 3相五线制,50Hz ( ±5% );

220V( ± 10% ),单相,50Hz ( ±5% )。

◎振动:<0.5g,振动频率10Hz~50Hz大振动加速不应超过5m/S2。

设备运行地点一般应用于无导电或爆炸性尘埃(用于环境有要求的场合请在订货时提出,可以配置防爆潜水泵(Exdl、ExdllAT4、ExdllBT4、ExdllCT4)或防爆控制柜,无腐蚀金属或破坏绝缘的气体或蒸汽。

一体化预制泵站、一体化泵站产品概述运行原理

重力管网的泵站宜采用液位自动控制;泵站排水提升后的介质依靠流体自身重力作为动力输送的管网的泵站应采用液位自动控制,现行的大部分场合多是这种控制。即当水位逐渐升高时,液位浮球也随水位的升高而升高,升高到设定的高水位(启泵 ) 时一台水泵开始运行,水位下降,到停泵的低水位(停泵)时水泵停止运行,重复交替运行;此时如果水位还不能下降反而升高时,到达(超高水位)时二台水泵同时运行,水位下降到低水位(停泵)位置时,二台水泵停止,水位上升时重复以上过程。

一体化预制泵站、一体化泵站产品概述设备控制

◎硬件:泵站采用的可编程控制器PLC结合性能优异的触摸屏,组合多台泵柔性组合而成的全自动排水提升泵站,根据检测水位进行自动调节单泵或多泵运行以满足排水的需要,整个系统始终保持在高效节能的状态。控制系统程序采用模块化设计。

◎控制器(选件):具有极高的性价比,在小型自动化系统能充分发挥其强大功能,可以扩展数字量及模拟 跫的模块,能连接触摸屏,负责处理系统所有的逻辑切换及运行,故障等显示以及自动运行。

◎BA接口(选件):泵站控制系统提供的标准信号有所有水泵的运行信号,故障信号、手/自动信号(都是干接点)及液位信号输出(4~20mA),系统提供标准的总的启停/停止信号(24VDC或24VAC继电器>。

◎软件:通过传感器输送标准的4~20mA信号,可以实现台水泵的全自动控制。

◎手动-停止-自动三种工作模式:每台水泵都有手动-停止-自动三种工作模式,手动时可以启动每台水泵,停止时水泵不会运行。

一体化预制泵站、一体化泵站产品概述性能参数说明

◎泵站使用的泵的扬程没有推荐,根据客户需求;

◎泵站使用的泵的数量只是推荐了常用的2台水泵(至少2台),可以同时启动;3~4台泵时根据客户需求选型;

◎泵站的直径与高度不是关键,主要是泵站的有效容积,可以根据客户的实际需要修改;

◎根据国家有关排水泵站的设计要求综合考虑,有效容积的计算。启泵和停泵液位之间的有效容积应根据每小时启停6~7次数确定。启动水位需考虑水泵运行条件。所以,泵站的有效容积只和配套水泵的启停次数和泵站的设计流量有关。有效容积不得少于单泵5分钟的流量,而只要符合公式即可,这也是一体化泵站与传统泵站的区别,有效容积小,减少投资。

式中:VEff-泵站有效容积(m3);QP-泵站一台泵的泵输送流量(m3/h;Zmax-水泵每小时启停次数。

一体化预制泵站、一体化泵站产品概述完善的自控系统

一体化预制泵站除具有户外或野外工作环境所必须的自我检测、自我控制、自我保护功能外,还具备数据远 传、自动存储、自动报聱、人工干预、日志记录、历史数据查询、远程登录分级管理等智能化功能。

通过安装在水泵内部及泵站里的各种传感器将信号传给数据采集和控制模块,数据采集控制模块过滤掉干扰 信号取出有用信号后进行综合判断,对水泵发出控制指令,同时将采集到的数据通过GPRS模块以无线数据流的 方式上传给远程服务器。远程服务器接收到泵站数据后进行分类存储,经过授权的用户可以在任何地方通过客户端登录服务器进行查阅传感器实时与历史数据,并可根据实际情况强制干预泵站的运行。系统预留自动报警设置 选项、通过有线或无线信号给特定人员的电脑或移动终端进行报警。

上海宏东一体化预制泵站产品优势>>

【施工安全】周密的施工组织设计,丰富的深基坑经验,节约现场施工时间

将主要工程内容在工厂预先完成,极大节约现场施工内容和时间。

丰富的深基坑设计施工经验,解决设备抗浮性能以及地质变化对筒体的影响;

施工组织设计科学合理周密,经验丰富的建造师现场指导施工;

开挖、回填、管路对接严格执行工艺,精心调试系统。

【智能控制运行安全】泵站内部特殊布局设计,高配置智能运行

根据流体力学原理,设计了旋流底盆,配合叶轮的流动状态。既提高了水力条件提升了泵效率,又满足了超低液位自清理沉积和浮渣的功能。

高配置大品牌部件,工厂化制作,成熟设计

通过大量客户的广泛使用,质量运行稳定,反馈效果无一差评。

【高效节能】一体化泵站高效节能

配套无堵塞高效污水泵

智能泵送系统软件,以启动液位,合理设置泵的启动数量和次数,实现高效节能。

筒体底部设置旋流底盆,改进水泵入流状态,使水泵效率更高。

水泵性能曲线与泵站装置特性曲线实现合理匹配,确保水泵保持在高效点运行

PID整定、恒液位变量排水技术,实现软控节能目标。

【维护安全】无人值守、远程监控,节省维护成本,安全性能高

配置智能监控管理系统,无需专人维护泵站,减少维护工时,降低维护风险。

实现远程控制起停水泵,无需人工现场维护操作,提高安全率。

泵站配套安全绳,安全格栅,有毒气体检测仪及通风强排装置等安全配套措施,确保维护维修人员人身安全。

安装示意图
