磁力泵

CQB-F全氟塑料磁力泵

产品名称:CQB-F全氟塑料磁力泵

产品标签:全氟塑料磁力泵,CQB-F磁力泵

更新时间:2016-8-8 17:14:27

上一个产品: CQB磁力离心泵

下一个产品:CQF型塑料磁力泵

在线客服:点击这里给我发消息 点击这里给我发消息 点击这里给我发消息点击这里给我发消息

在线订购:在线订购



产品详情


产品概述

CQB-F全氟塑料磁力泵(简称磁力泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵,也就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏问题。而本公司生产的氟塑料磁力泵,其过流部件全部采用氟塑料制造,设计更合理、工艺更先进、具有全密封、无泄漏、耐腐蚀性能极强等特点。是目前理想的新型工业用泵,其性能达到世界同类产品的先进水平, 已广泛替代进口磁力泵。

产品特点

CQB-F全氟塑料磁力泵是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。且结构紧凑、外型美观、体积小、躁声低、运行可靠、使用维修方便等优点

产品用途

产品广泛适用于:化工、制酸、制碱、冶炼、稀土、农药、染料、医药、食品、造纸、电镀、酸洗、无线电、化成箔、科研机构、国防工业等行业输送酸、碱液、油类、稀有贵重液体、毒液、挥发性液体,特别是易漏、易燃、易爆液体的输送。

型号意义

例如:CQBF50-32-160F
CQB-磁力驱动泵
50-进口直径(mm)
32-出口直径(mm)
160-叶轮直径(mm)
F-全氟塑料



型 号
流量
(m3/h)
扬 程
(m)
汽蚀
余量
(m)
转 速
(r/min)
口径Φ(mm)
使用温度(ºC)
电机功率(Kw)
重 量
(Kg)
进口
出口
CQB16-12-50F
0.6
2
9
2900
16
12
<80
0.025
5
CQB15-15-65F
0.8
3
6
2900
15
15
<80
0.18
7
CQB20-15-75F
1.6
7
6
2900
20
15
<80
0.18
8
CQB25-20-100F
2.5
10.5
6
2900
25
20
<80
0.37
12
CQB32-20-110F
5.5
12.5
6
2900
32
20
<80
0.55
18
CQB40-25-120F
6.3
15
5
2900
40
25
<80
0.75
35
CQB40-40-100F
6
11
5
2900
40
40
<80
0.5
20
CQB40-40-125F
6.5
17.5
3.7
2900
40
40
<80
1.1
40
CQB50-32-125F
12
20
3.5
2900
50
32
<100
1.5
45
CQB50-32-125FL
12.5
20
3.5
2900
50
32
<100
2.2
90
CQB50-32-160FL
12.5
32
3.5
2900
50
32
<100
4
128
CQB50-32-200FL
12.5
50
3.5
2900
50
32
<100
7.5
210
CQB65-50-150F
20
25
4
2900
65
50
<100
4
100
CQB65-50-160F
17.5
32
4
2900
65
50
<100
4
100
CQB65-50-180F
8
40
4
2900
65
50
<100
5.5
120
CQB65-40-200FL
25
50
4
2900
65
40
<100
11
180
CQB80-65-160FL
50
32
4
2900
80
65
<100
11
180
CQB80-50-200FL
50
50
4
2900
80
50
<100
18.5
195
  100-80-160FL
100
32
4
2900
100
80
<100
22
220





故障现象
原 因 分 析
排 除 方 法
泵不出水
1、 水泵反转
2、  进水管漏气
3、  泵腔储水不足
4、  电压太高、启动时联轴器打滑
5、  吸程太高
6、  阀门没有打开
1、  调整电机旋转方向
2、  杜绝漏气
3、  增加储水量
4、  调整电压
5、  降低泵安装位置
6、  校正或改变阀门
流量不足
1、  吸入管径太小或堵塞
2、  叶轮流道阻塞
3、  扬程过高
4、  转速不够
1、  调换或清洗进水管
2、  清洗叶轮
3、  开大出水阀
4、  恢复额定转速
扬程过低
1、  流量过大
2、  转速太低
1、  关小出水阀
2、  恢复额定转速
澡音太大
1、  泵轴严重磨损
2、  轴承严重磨损
3、  外磁钢或内磁钢与隔离套接触
4、  密封环与叶轮研磨
5、  冷却箱内滚动轴承磨损
1、  更换泵轴
2、  更换轴承
3、  拆除泵头重新组装
4、  更换止推环、密封环
5、  更换滚动轴承
漏液
1、  O型密封圈损坏
1、  更换O型密封




水泵主要材料的耐腐蚀性能(供参考)

介质
浓度
(%)
聚丙烯
浓度
(%)
A B C
25°C
50°C
20°C
60°C
硫酸
60

<30
Χ
硝酸
25

20
Ο
盐酸
<36

<38
氢氟酸
35

40
Χ
醋酸
<80

<20
Ο
氢氧化钠
100


重鉻酸钾
25


臭水

Χ


Ο
Χ
乙醇


<50
丙酮


10
Ο

四氯乙烷

Ο


Ο
Χ
氟利昂22



Ο
Ο
漂白液
CL13%

CL12.5%
Ο
Ο
电镀液



Ο
Χ
照相液






介质
浓度
(%)
不锈钢
浓度
(%)
陶瓷
25°C
50°C
25°C
50°C
硫酸
<5
Χ

硝酸
70

盐酸

Χ


氢氟酸

Χ

0~100
Χ

醋酸
<20

氢氧化钠
70

Ο
Χ
重鉻酸钾
40~60
10~20
臭水

Ο


乙醇


丙酮



四氯乙烷
50

氟利昂22



漂白液
CL12%
Χ


电镀液




照相液




注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。


PVDF的物理机械性能

性能
单位
按照
密度
g/cm3
1.75-1.79
比度
cm3/g
0.56-0.75
熔点范围
0c
155-170
折光率
n25D
1.42
成型收缩率
%
2-3
拉伸强发(屈服)
Mpa
28-41
拉伸强发(断裂)
Mpa
31-52
伸长率(断裂)
%
100-400
冲击强度(无缺口)
KJ/m
107-214
压缩强度
Mpa
55-69
硬度(邵氏D)

70-80
耐磨
mg/1000r
7.0-9.0
极限氧指数(l0 I)
%
44
燃烧速率

V-D
电阻率
u194
1.0x10 15
介电常用数
10 31 CYCles
9.7


聚偏氟乙烯(PVDF)耐化学介质性能

化学介质
浓度
(%)
最高使用温度℃
化学介质
浓度
(%)
最高使用温度℃
化学介质
浓度
(%)
最高使用温度℃
盐酸
36
135
氢氧化氢
<10
85
乙醇

135
硫酸
<60
120
氢氧化氢
50
50
乙醚

50
硫酸
80-93
95
碳氧化铵

110
甲醛
37
50
硫酸
90
65
碳氧化钙

135
丙酮
10%水溶液
50
硝酸
<50
50
碳酸纳
水溶液
135
水溶液
95
磷酸
<85
135
碳酸氢钠
水溶液
120

75
磷酸
85
110
氨水

110
苯胺

50
醋酸
10
110
盐水

135
甲苯

85
醋酸
80
80
磷酸氢钠
水溶液
120
苯酚

50
醋酸
100
50
磷酸钙
水溶液
135
氯苯

135
三氯醋酸
<10
95
氧化钙
水溶液
135

95
三氯醋酸
50
50
氧化钾
水溶液
135
氯甲烷

135
草酸

50
氧化铵
水溶液
135
三氯甲烷

50
苯磺酸
水溶液
50
三氧化铁
水溶液
135
四氯化碳

135
氢氟酸
40-100
95
硫酸亚铁
水溶液
135
氯乙烷

135
氢氟酸
40
120
硫酸铵
水溶液
135
1.2三氯乙烷

135
氢溴酸
50
130
硫酸铵
水溶液
135
1.1.2三氯乙烷

65
过氧酸
10
95
硝酸钠
水溶液
135
四氯乙烷

120
过氧酸
70
50
磷酸铵
水溶液
135
氯乙烯

95
次氯酸纳
6-15
95
尿素
水溶液
120
三氯乙烯

135
氯酸钾

100
二氧化碳

80
二氯乙烯

110
铬酸
<40
80
二氧化氯

75
天然气

135
铬酸
50
50
二氧化氯

65
燃料油

135
高猛酸钾

120
元素
95
石蜡油

120
过氧化氢
<30
95
元素
65



过氧化钠

95
元素
65






氟塑料的而腐蚀性能表(仅供参考)



温度,℃

介质
浓度%
25
200
介质
浓度%
温度,200 ℃
硫酸
0-100
甲酸

发烟硫酸

醋酸(乙酸)
0-冰
硝酸
0-100
醋酸

发烟硫酸

丙酸


盐酸

丙烯酸



磷酸

丙烯酸酐

√(沸点)
氢氟酸

甲基丙烯酸

√(沸点)
氢溴酸

丁酸

氢碘酸

辛酸

氢氰酸

月桂酸

亚硝酸

软脂酸

亚硝酸

硬脂酸

氯酸

油酸

次氯酸

亚油酸

高氯酸

松香酸

四磷酸

脂肪酸


碳酸

氯醋酸

铬酸

乳酸

硅酸

草酸(乙二酸)

硼酸

富马酸

砷酸

柠檬酸

硒酸

烟酸

氟硅酸






氟硼酸






氯磺酸






王水






混酸









介质
浓度%
温度,200 ℃
氢氧化钠

氢氧化钾

氢氧化铵

氢氧化镁

氢氧化钙

氢氧化铝

氢氧化钡

氢氧化铁

氢氧化亚铁

镍盐

硫酸镍

硝酸镍

氯化镍

锌盐

硫酸锌

硝酸锌

氯化锌


 CQB-F氟塑料磁力泵形形安装尺寸图

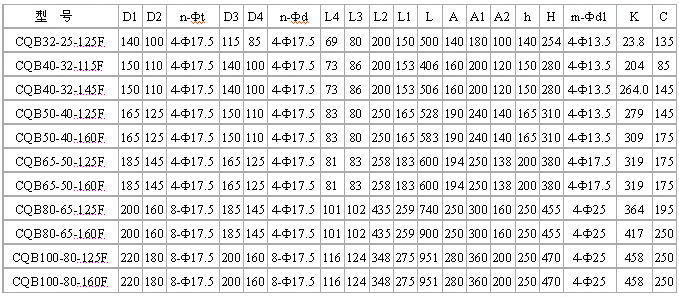

 CQB-F氟塑料磁力泵外形安装尺寸表

CQB-F氟塑料磁力泵形形安装尺寸图

CQB-F氟塑料磁力泵外形安装尺寸表
