化工泵

GBW型浓硫酸离心泵

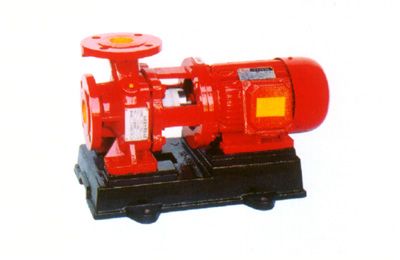

产品名称:GBW型浓硫酸离心泵

产品标签:浓硫酸离心泵,GBW型浓硫酸离心泵

更新时间:2016-8-9 16:30:58

上一个产品: ZE型重型石油化工流程泵

下一个产品:GBY型浓硫酸液下泵

在线客服:点击这里给我发消息 点击这里给我发消息 点击这里给我发消息点击这里给我发消息

在线订购:在线订购



产品详情

产品概述

GBW浓硫酸泵是根据IS型离心泵之性能参数,采用浓硫酸专用铸铁、碳钢二种材料和优秀水力模型进行优化设计而成。是理想的新一代化工泵。

产品特点

该泵轴封采用外装式优质机械密封,动、静环采用新型硬质合金或陶瓷制成,耐磨损、无泄漏、使用寿命长。安装使用及注意事项和维护
1、安装前应仔细检查泵体流道内有无硬质物,以免运行时损坏叶轮和泵体。
2、泵的进、小口1管路上要安装调节阀,以控制泵在额定工况内运行。
3、打开进口阀门,使液体充满整个泵腔。
4、接通电源,当泵达到正常转速后,再逐渐打开吐出管道上的阀门,并调节到所需的工况。
5、检查电机、轴承处温升≤70℃发现异常及时处理。
6、严禁机械密封在干磨情况下工作。

产品用途

GBW浓硫酸泵广泛适用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业,在贮灌上输送不含悬浮固体颗粒、不易结晶、温度低于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的设备。

型号意义

例如:GBW50-125
50-进出口口径(mm)
GBW-浓硫酸泵
25-叶轮外径(mm)

性能参数



型 号

流 量 m3/h

扬 程 m

转 速 r/min

配用功率 kw

GBW25-125

4

20

2900

1.1

GBW25-160

32

2900

2.2

GBW32-125

5

20

2900

1.1

GBW32-160

32

2900

2.2

GBW40-125

6.3

20

2900

1.5

GBW40-160

32

2900

3

GBW40-200

50

2900

5.5

GBW50-100

12.5

12.5

2900

1.5

GBW50-125

20

2900

2.2

GBW50-160

32

2900

4

GBW50-200

50

2900

7.5

GBW65-100

25

12.5

2900

2.2

GBW65-125

20

2900

4

GBW65-160

32

2900

5.5

GBW65-200

50

2900

11

GBW80-100

50

12.5

2900

4

GBW80-125

50

2900

7.5

GBW80-160

32

2900

11

GBW80-200

50

2900

18.5

GBW100-100

100

12.5

2900

7.5

GBW100-125

20

2900

15

GBW100-160

32

2900

18.5

GBW100-200

50

2900

30

GBW125-100

160

12.5

2900

15

GBW125-125

20

2900

18.5

GBW125-160

32

2900

30

GBW125-200

50

2900

45

GBW150-125

20

2900

18.5

GBW150-160

32

2900

30

GBW200-200

200

12.5

1450

18.5

GBW200-250

20

1450

22

GBW250-250

550

20

1450

55



故障排除



故障现象

故障原因

排除方法

1、水泵不出水

a、进出口阀门未打开,进出管路堵塞,流道叶轮堵塞。
b、电机运行方向不对,电机缺相转速很慢。
c、吸入管漏气。
d、泵没灌满液体,泵腔内有空气。
e、进口供水不足,吸程过高,底阀漏水。
f、管路阻力过大,泵选型不当。

a、检查,去除堵塞物。
b、调整电机方向,紧固电机接线。
c、拧紧各密封面,排除漏气。
d、灌满液体并打开排气阀,排尽空气。
e、停机,检查、调整(并网自来水管或带吸程使用易出现此现象)。
f、减少管路弯道,重新选泵。

2、水泵流量不足

a、先按1.原因检查。
b、管道、泵流道叶轮部分堵塞,水垢陈积,阀门开度不足。
c、电压偏低。
d、叶轮磨损。

a、先按1.排除。
b、去除堵塞物,重新调整阀门开度。
c、稳压。
d、更换叶轮。

3、功率过大

a、超过额定流量使用。
b、吸程过高。
c、泵轴承磨损。

a、调节流量,关小出口阀门。
b、降低。
c、更换轴承。

4、杂音振动

a、管路支撑不稳。
b、液体混有气体。
c、产生汽蚀。
d、轴承损坏。
e、电机超载发热运行。

a、稳固管路。
b、提高吸入压力排气。
c、降低真空度。
d、更换轴承。
e、调整按5。

5、电机发热

a、流量过大,超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压不足。

a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。

6、水泵漏水

a、机械密封磨损。
b、泵体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。

a、更换。
b、焊补或更换。
c、修整。
d、紧固。



腐蚀性能表



水泵主要材料的耐腐蚀性能(供参考)

介质

浓度
(%)

聚丙烯

浓度
(%)

A B C

25°C

50°C

20°C

60°C

硫酸

60



<30

Χ

硝酸

25



20

Ο

盐酸

<36



<38

氢氟酸

35



40

Χ

醋酸

<80



<20

Ο

氢氧化钠

100





重鉻酸钾

25





臭水



Χ





Ο

Χ

乙醇





<50

丙酮





10

Ο



四氯乙烷



Ο





Ο

Χ

氟利昂22







Ο

Ο

漂白液

CL13%



CL12.5%

Ο

Ο

电镀液







Ο

Χ

照相液









介质

浓度
(%)

不锈钢

浓度
(%)

陶瓷

25°C

50°C

25°C

50°C

硫酸

<5

Χ



△

△

硝酸

70

△



△

△

盐酸



Χ





△

△

氢氟酸



Χ



0~100

Χ



醋酸

<20



△

△

氢氧化钠

70



Ο

Χ

重鉻酸钾

40~60

△

△

10~20

△

△

臭水



Ο





△

△

乙醇



△



△

△

丙酮



△

△



△



四氯乙烷

50

△

△



△

△

氟利昂22



△





△

△

漂白液

CL12%

Χ





△

△

电镀液









△

△

照相液



△





△

△

注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。


PVDF的物理机械性能

性能

单位

按照

密度

g/cm3

1.75-1.79

比度

cm3/g

0.56-0.75

熔点范围

0c

155-170

折光率

n25D

1.42

成型收缩率

%

2-3

拉伸强发(屈服)

Mpa

28-41

拉伸强发(断裂)

Mpa

31-52

伸长率(断裂)

%

100-400

冲击强度(无缺口)

KJ/m

107-214

压缩强度

Mpa

55-69

硬度(邵氏D)



70-80

耐磨

mg/1000r

7.0-9.0

极限氧指数(l0 I)

%

44

燃烧速率



V-D

电阻率

u194

1.0x10 15

介电常用数

10 31 CYCles

9.7


聚偏氟乙烯(PVDF)耐化学介质性能

化学介质

浓度
(%)

最高使用温度℃

化学介质

浓度
(%)

最高使用温度℃

化学介质

浓度
(%)

最高使用温度℃

盐酸

36

135

氢氧化氢

<10

85

乙醇



135

硫酸

<60

120

氢氧化氢

50

50

乙醚



50

硫酸

80-93

95

碳氧化铵



110

甲醛

37

50

硫酸

90

65

碳氧化钙



135

丙酮

10%水溶液

50

硝酸

<50

50

碳酸纳

水溶液

135

水溶液

95

磷酸

<85

135

碳酸氢钠

水溶液

120



75

磷酸

85

110

氨水



110

苯胺



50

醋酸

10

110

盐水



135

甲苯



85

醋酸

80

80

磷酸氢钠

水溶液

120

苯酚



50

醋酸

100

50

磷酸钙

水溶液

135

氯苯



135

三氯醋酸

<10

95

氧化钙

水溶液

135



95

三氯醋酸

50

50

氧化钾

水溶液

135

氯甲烷



135

草酸



50

氧化铵

水溶液

135

三氯甲烷



50

苯磺酸

水溶液

50

三氧化铁

水溶液

135

四氯化碳



135

氢氟酸

40-100

95

硫酸亚铁

水溶液

135

氯乙烷



135

氢氟酸

40

120

硫酸铵

水溶液

135

1.2三氯乙烷



135

氢溴酸

50

130

硫酸铵

水溶液

135

1.1.2三氯乙烷



65

过氧酸

10

95

硝酸钠

水溶液

135

四氯乙烷



120

过氧酸

70

50

磷酸铵

水溶液

135

氯乙烯



95

次氯酸纳

6-15

95

尿素

水溶液

120

三氯乙烯



135

氯酸钾



100

二氧化碳



80

二氯乙烯



110

铬酸

<40

80

二氧化氯



75

天然气



135

铬酸

50

50

二氧化氯



65

燃料油



135

高猛酸钾



120

元素

95

石蜡油



120

过氧化氢

<30

95

元素

65







过氧化钠



95

元素

65








氟塑料的而腐蚀性能表(仅供参考)





温度,℃



介质

浓度%

25

200

介质

浓度%

温度,200 ℃

硫酸

0-100

甲酸



发烟硫酸



醋酸(乙酸)

0-冰

硝酸

0-100

醋酸



发烟硫酸



丙酸





盐酸



丙烯酸







磷酸



丙烯酸酐



√(沸点)

氢氟酸



甲基丙烯酸



√(沸点)

氢溴酸



丁酸



氢碘酸



辛酸



氢氰酸



月桂酸



亚硝酸



软脂酸



亚硝酸



硬脂酸



氯酸



油酸



次氯酸



亚油酸



高氯酸



松香酸



四磷酸



脂肪酸





碳酸



氯醋酸



铬酸



乳酸



硅酸



草酸(乙二酸)



硼酸



富马酸



砷酸



柠檬酸



硒酸



烟酸



氟硅酸













氟硼酸













氯磺酸













王水













混酸















介质

浓度%

温度,200 ℃

氢氧化钠



氢氧化钾



氢氧化铵



氢氧化镁



氢氧化钙



氢氧化铝



氢氧化钡



氢氧化铁



氢氧化亚铁



镍盐



硫酸镍



硝酸镍



氯化镍



锌盐



硫酸锌



硝酸锌



氯化锌
