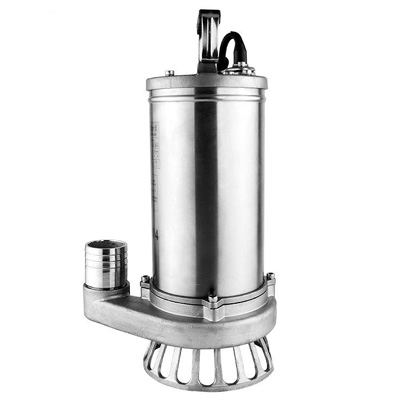

QY油浸式潜水泵

产品名称:QY油浸式潜水泵

产品标签:油浸式潜水泵,QY油浸式潜水泵

更新时间:2016-8-9 12:29:27

上一个产品:没有资料

下一个产品:QJ型井用潜水电泵深井泵

在线客服:点击这里给我发消息 点击这里给我发消息 点击这里给我发消息点击这里给我发消息

在线订购:在线订购



产品详情

产品概述

QY油浸式潜水泵(以下简称电泵), 由水泵、密封、电动机三部分组成。水泵位于电泵上部, 为离心式或轴流式异步电动机。水泵和电动机之间采用内装式整体机械密封,每个固定止口密封处采用“O”形油橡胶密封圈作静密封。

产品特点

QY油浸式潜水泵简称潜水泵是水泵和三相异步电动机合成一体的电力排灌设备。具有可靠的防水密封性能,体积小、重量轻、不需泵房,不需灌引水,使用维护和管理均为方便。

产品用途

1、农田园林的排灌、井灌、喷灌;
2、井下提水,水塔送水;
3、排涝防汛;
4、船舶仓底排水;
5、城建、工矿给排水

型号意义

例如:QY65-7-2.2
QY-油浸式潜水泵
65-流量(m3/n)
7-扬程(m)
2.2-电机功率

性能参数



序号

型号

额定流量(m3/h)

额定扬程(m)

额定功率(kW)

额定转速(r/min)

额定电流(A)

额定电压(V)

配管内径(mm)

1

QY100-45-2.2

100

4.5

2.2

2860

5.7

380

150

2

QY65-7-2.2

65

7

2.2

2860

5.7

380

100

3

QY25-17-2.2

25

17

2.2

2860

5.7

380

65

4

QY15-26-2.2

15

26

2.2

2860

5.7

380

50

5

QY160-4-3

160

4

3

2860

7.54

380

150

6

QY100-6-3

100

6

3

2860

7.54

380

150

7

QY65-10-3

65

10

3

2860

7.54

380

100

8

QY40-16-3

40

16

3

2860

7.54

380

80

9

QY25-26-3

25

26

3

2860

7.54

380

65

10

QY15-36-3

15

36

3

2860

7.54

380

50

11

QY12.5-40-3

12.5

40

3

2860

7.54

380

50

12

QY25-26-3.5

25

26

3.5

2860

8.2

380

65

13

QY30-30-3.5

30

30

3.5

2860

8.2

380

65

14

QY40-21-3.5

40

21

3.5

2860

8.2

380

80

15

QY40-25-4

40

25

4

2860

8.9

380

80

16

QY25-34-4

25

34

4

2860

8.9

380

65

17

QY200-4-4

200

4

4

2860

8.9

380

200

18

QY65-15-4

65

15

4

2860

8.9

380

100

19

QY160-6-4

160

6

4

2860

8.9

380

150

20

QY12.5-50-4

12.5

50

4

2860

8.9

380

50

21

QY40-30-5.5

40

30

5.5

2860

12

380

80

22

QY100-12-5.5

100

12

5.5

2860

12

380

150

23

QY25-40-5.5

25

40

5.5

2860

12

380

65

24

QY20-50-5.5

20

50

5.5

2860

12

380

65

25

QY65-20-5.5

65

20

5.5

2860

12

380

100

26

QY100-10-5.5

100

10

5.5

2860

12

380

150

27

QY200-9-7.5

200

9

7.5

2860

16.8

380

200

28

QY65-26-7.5

65

26

7.5

2860

16.8

380

100

29

QY40-40-7.5

40

40

7.5

2860

16.8

380

80

30

QY250-7-7.5

250

7

7.5

2860

16.8

380

200

31

QY100-17-7.5

100

17

7.5

2860

16.8

380

150

32

QY350-10-11

350

10

11

2860

23.6

380

200

33

QY160-15-11

160

15

11

2860

23.6

380

150

34

QY100-25-11

100

25

11

2860

23.6

380

150



故障排除



故障现象

故障原因

解决方法

电泵不启动

电源断电

查出断电原因消除故障

电缆线断裂

调换电缆线

电线电压降过大

必须使用较粗的电缆线

过载保护器失效

调换过载保护器

定子绕组故障

重新修理

离心开关接触不良簧片变形

擦净触点、增强触点压力

热保护器起跳自动断电,过一段时间后又自动接通电路

电源打压过低

调整电压到标准值

叶轮卡住或堵塞

调整叶轮间隙或清除污物

定转子卡住

检查轴承状况及止口安装

长期超载工作流量过大

调整到额定点工作

流量、扬程下降或不出水

滤水网堵塞

清除赃物

转速降低

检查电源、电压及频率

水位太低电泵露出水面

重新安装电泵、调整水位

叶轮与叶轮上盖、涡壳、间隙过大

调整间隙或更换叶轮

出水管、涡壳漏水

检查涡壳垫片,紧固螺栓及粘结处

叶轮损坏

调换



腐蚀性能表



水泵主要材料的耐腐蚀性能(供参考)

介质

浓度
(%)

聚丙烯

浓度
(%)

A B C

25°C

50°C

20°C

60°C

硫酸

60



<30

Χ

硝酸

25



20

Ο

盐酸

<36



<38

氢氟酸

35



40

Χ

醋酸

<80



<20

Ο

氢氧化钠

100





重鉻酸钾

25





臭水



Χ





Ο

Χ

乙醇





<50

丙酮





10

Ο



四氯乙烷



Ο





Ο

Χ

氟利昂22







Ο

Ο

漂白液

CL13%



CL12.5%

Ο

Ο

电镀液







Ο

Χ

照相液









介质

浓度
(%)

不锈钢

浓度
(%)

陶瓷

25°C

50°C

25°C

50°C

硫酸

<5

Χ



△

△

硝酸

70

△



△

△

盐酸



Χ





△

△

氢氟酸



Χ



0~100

Χ



醋酸

<20



△

△

氢氧化钠

70



Ο

Χ

重鉻酸钾

40~60

△

△

10~20

△

△

臭水



Ο





△

△

乙醇



△



△

△

丙酮



△

△



△



四氯乙烷

50

△

△



△

△

氟利昂22



△





△

△

漂白液

CL12%

Χ





△

△

电镀液









△

△

照相液



△





△

△

注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。


PVDF的物理机械性能

性能

单位

按照

密度

g/cm3

1.75-1.79

比度

cm3/g

0.56-0.75

熔点范围

0c

155-170

折光率

n25D

1.42

成型收缩率

%

2-3

拉伸强发(屈服)

Mpa

28-41

拉伸强发(断裂)

Mpa

31-52

伸长率(断裂)

%

100-400

冲击强度(无缺口)

KJ/m

107-214

压缩强度

Mpa

55-69

硬度(邵氏D)



70-80

耐磨

mg/1000r

7.0-9.0

极限氧指数(l0 I)

%

44

燃烧速率



V-D

电阻率

u194

1.0x10 15

介电常用数

10 31 CYCles

9.7


聚偏氟乙烯(PVDF)耐化学介质性能

化学介质

浓度
(%)

最高使用温度℃

化学介质

浓度
(%)

最高使用温度℃

化学介质

浓度
(%)

最高使用温度℃

盐酸

36

135

氢氧化氢

<10

85

乙醇



135

硫酸

<60

120

氢氧化氢

50

50

乙醚



50

硫酸

80-93

95

碳氧化铵



110

甲醛

37

50

硫酸

90

65

碳氧化钙



135

丙酮

10%水溶液

50

硝酸

<50

50

碳酸纳

水溶液

135

水溶液

95

磷酸

<85

135

碳酸氢钠

水溶液

120



75

磷酸

85

110

氨水



110

苯胺



50

醋酸

10

110

盐水



135

甲苯



85

醋酸

80

80

磷酸氢钠

水溶液

120

苯酚



50

醋酸

100

50

磷酸钙

水溶液

135

氯苯



135

三氯醋酸

<10

95

氧化钙

水溶液

135



95

三氯醋酸

50

50

氧化钾

水溶液

135

氯甲烷



135

草酸



50

氧化铵

水溶液

135

三氯甲烷



50

苯磺酸

水溶液

50

三氧化铁

水溶液

135

四氯化碳



135

氢氟酸

40-100

95

硫酸亚铁

水溶液

135

氯乙烷



135

氢氟酸

40

120

硫酸铵

水溶液

135

1.2三氯乙烷



135

氢溴酸

50

130

硫酸铵

水溶液

135

1.1.2三氯乙烷



65

过氧酸

10

95

硝酸钠

水溶液

135

四氯乙烷



120

过氧酸

70

50

磷酸铵

水溶液

135

氯乙烯



95

次氯酸纳

6-15

95

尿素

水溶液

120

三氯乙烯



135

氯酸钾



100

二氧化碳



80

二氯乙烯



110

铬酸

<40

80

二氧化氯



75

天然气



135

铬酸

50

50

二氧化氯



65

燃料油



135

高猛酸钾



120

元素

95

石蜡油



120

过氧化氢

<30

95

元素

65







过氧化钠



95

元素

65








氟塑料的而腐蚀性能表(仅供参考)





温度,℃



介质

浓度%

25

200

介质

浓度%

温度,200 ℃

硫酸

0-100

甲酸



发烟硫酸



醋酸(乙酸)

0-冰

硝酸

0-100

醋酸



发烟硫酸



丙酸





盐酸



丙烯酸







磷酸



丙烯酸酐



√(沸点)

氢氟酸



甲基丙烯酸



√(沸点)

氢溴酸



丁酸



氢碘酸



辛酸



氢氰酸



月桂酸



亚硝酸



软脂酸



亚硝酸



硬脂酸



氯酸



油酸



次氯酸



亚油酸



高氯酸



松香酸



四磷酸



脂肪酸





碳酸



氯醋酸



铬酸



乳酸



硅酸



草酸(乙二酸)



硼酸



富马酸



砷酸



柠檬酸



硒酸



烟酸



氟硅酸













氟硼酸













氯磺酸













王水













混酸















介质

浓度%

温度,200 ℃

氢氧化钠



氢氧化钾



氢氧化铵



氢氧化镁



氢氧化钙



氢氧化铝



氢氧化钡



氢氧化铁



氢氧化亚铁



镍盐



硫酸镍



硝酸镍



氯化镍



锌盐



硫酸锌



硝酸锌



氯化锌





安装尺寸
